YEH-Z-CJ超聲波液位差計由2個超聲波探頭和1臺主機組成，是一種非接觸式物位測量儀器。實現了現場顯示物位，然后實現控制室對現場生產過程控制這一技術的多功能超聲波液位計控制器。液位差計的探頭直接安裝在被測介質的上方，具有自動功率調整，增益控制，溫度補償，位差計對干擾回波有抑止功能，有效提高測量結果的精確性。無需專業人員就可安裝使用。用于各類工業領域的液位測量，特別是污水處理、酸、堿性液體測量各類工業領域的固體物位及物位差值測量。
超聲波液位差計工作原理
YEH-Z-CJ超聲波液位差計安裝在被測介質上方的傳感器在變送器的控制下，傳感器向被測物體表面發射一束超聲波脈沖，聲波被物體表面反射，并被傳感器接收將其轉換為電信號。從超聲波發射到重新被接收，其時間與傳感器被測物體表面的距離成正比。顯示電子單元檢測該時間，并根據已知的當前溫度下的聲速，計算出被測物體表面至傳感器的距離。通過CPU的運算就可得出液位測量值及差值。
燁立YEH-Z-CJ超聲液位差計技術參數
|
量 程 |
5米、10米、15米、20米、30米、40米、50米、60米、70米 |
|
測量精度 |
0.25%-0.5% |
|
分辨率 |
3mm或0.1%（取大者） |
|
顯 示 |
中文液晶顯示 |
|
模擬輸出 |
4～20mA/750Ω負載 |
|
繼電器輸出 |
單通道可選配2組，雙通道是4組AC250V/8A或DC30V/5A 狀態可編程 |
|
供 電 |
標配220VAC±15% 50HZ
可選 24VDC
定做12VDC或電池供電 |
|
環境溫度 |
顯示儀表：-20～+60℃，
探頭：-20～+80℃ |
|
通 信 |
RS485，RS232通信 |
|
防護等級 |
顯示儀表IP65，探頭IP68 |
|
探頭電纜 |
可達100米，標配10米 |
|
探頭安裝 |
根據量程和探頭的選型 |

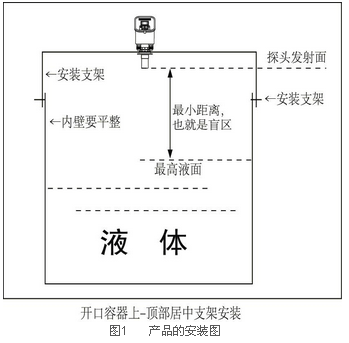

超聲波液位差計的安裝（如上圖所示）
1）超聲波差計傳感器探頭發射面到低液位的距離，應小于選購儀表的量程。
2）超聲波差計傳感器探頭發射面到高液位的距離，應大于選購儀表的盲區。
3）超聲波差計傳感器探頭的發射面應該與液體表面保持平行。
4）超聲波差計傳感器探頭的安裝位置應盡量避開正下方進、出料口等液面劇烈波動的位置。
5）若池壁或罐壁不光滑，儀表需離開池壁或罐壁0.3m以上。
6）若傳感器發射面到高液位的距離小于選購儀表的盲區，需加裝延伸管，延伸管管徑大于120mm，長度0.35m～0.50m，垂直安裝，內壁光滑，罐上開孔應大于延伸管內徑。或者可以將管子直接到罐底，管徑大于80mm，管底留孔便于液體流入。
