電磁流量計是一種測量導(dǎo)電流體體積流量的感應(yīng)式儀表。本公司YLCDL型插入式流量計電磁是在管道式電磁流量計的基礎(chǔ)上發(fā)展起來的一種新型流體流量?jī)x表。它在保留管道式電磁流量計優(yōu)點的基礎(chǔ)上，針對管道式電磁流量計在大管道上安裝困難、費用大等缺陷，根據(jù)尼庫拉磁（NIKURADS）原理，用電磁方法通過測量流體的平均流速，從而獲得流體的體積流量。特別是采用了帶壓開孔，帶壓安裝技術(shù)后，插入式電磁液體流量計可在不停車（水）的情況下安裝，也可在鑄鐵管、水泥管、PE管上安裝。插入式電磁流量計的研制成功，為流體流量的檢測提供了一種新的手段。

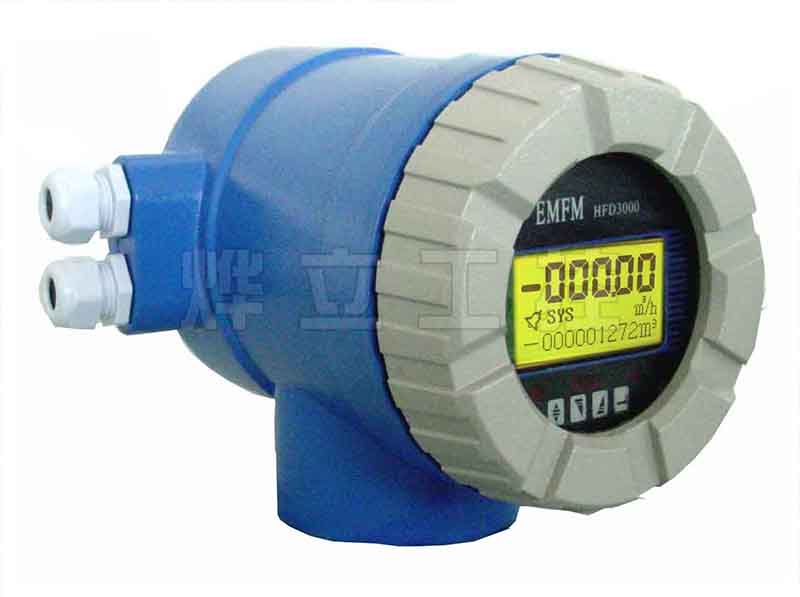

電磁流量計表頭

電磁流量計安裝要求
（1）傳感器的安裝方式：傳感器安裝方式分兩類四種形式，即①與轉(zhuǎn)換器一體式；②與轉(zhuǎn)換器分體式；③潛水式；④帶壓拆裝式。
（2）傳感器安裝位置的選擇：傳感器可以安裝在被測量管道上的任何位置，管道內(nèi)必須完全充滿介質(zhì)，傳感器可安裝在水平、傾斜、垂直的管道上。如果安裝在水平管道上，應(yīng)盡可能按圖（12）所示的那樣安裝，這種安裝方法保證了電極總會浸在流體中，任何氣泡將升到頂部。因而不會使電極間絕緣。如用于易有沉淀物產(chǎn)生的液體時，也不能將傳感器裝于水平管道的底部，以防止沉淀物覆蓋電極。
定位時，應(yīng)保證傳感器安裝在充滿介質(zhì)的管道上，在半滿的管道上總有產(chǎn)生漩流的可能。在閥門、彎頭，三通接頭后面直接安裝也同樣存在不妥，因?yàn)樗鼈兪錢a(chǎn)生漩流的根源。因此在傳感器前最少要有5D，傳感器后最少要有2D的直管段。這樣即可避免渦漩流，也可提高測量精度。
（3）傳感器的安裝方法及尺寸：傳感器的安裝方法分?jǐn)嗔鰨ㄍＫ┌慚b和帶壓安裝兩種。

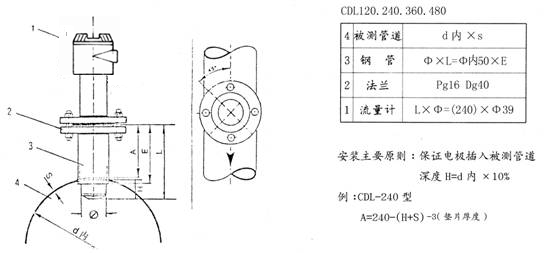

對于斷流安裝的傳感器，固定方法采用法蘭連接方式。如下圖所示，首先根據(jù)管道內(nèi)徑d_{內(nèi)}和壁厚S計算出管道上連接短接的長度A，在管道允許斷流（停水）的情況下，在管道上開孔。探頭外徑為Φ40的短接管內(nèi)徑為Φ50，法蘭按相應(yīng)的國標配置。在管道上開孔后，將帶法蘭的短接焊到管道的開孔處，焊接時先定位后焊接，定位時要把握的要點為：
①探頭上的流向標志與實際一致；
②法蘭面與管道中心線平行，并且法蘭上前后兩螺孔的中心連線與管道中心線吻合，以確保傳感器探頭方向與流體方向相垂直；
③探頭插入管道內(nèi)的深度為管道內(nèi)徑的10%。短接管的插入，盡量不要超過被測管道內(nèi)壁，保證管道內(nèi)外光滑。

電磁流量計安裝方法及尺寸

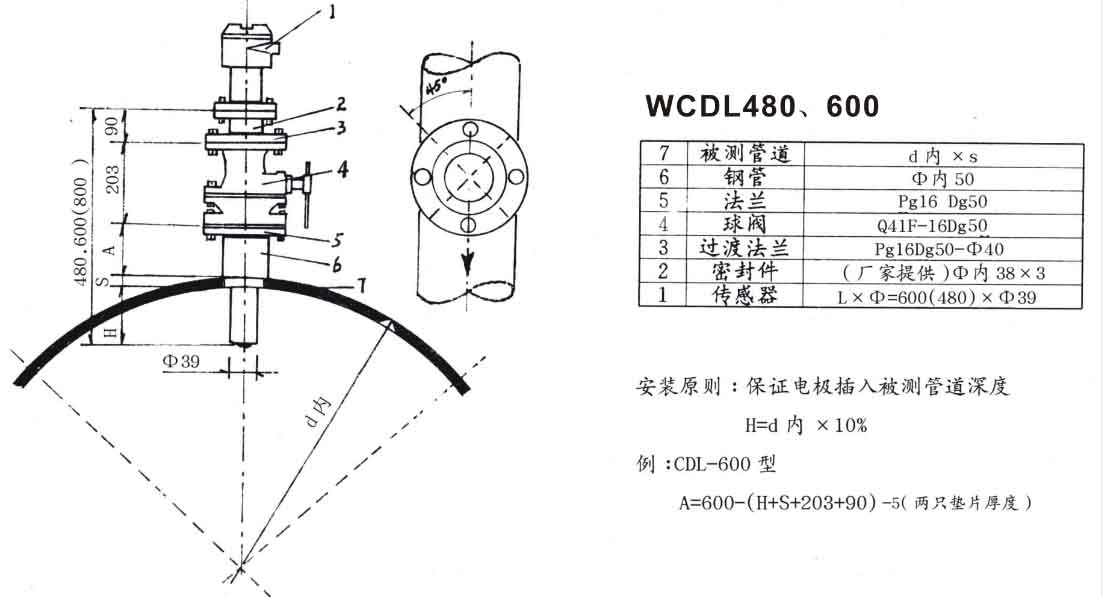

對于生產(chǎn)裝置不允許斷流的情況下，選用YLCDL-480型、360型、600型電磁流量計可進行帶壓開孔和安裝。首先，直接把短接基座焊接到測量管道的安裝位置上，再安裝上根部球閥，然后用本廠提供的專用管道開孔機進行帶壓開孔，孔開好后，關(guān)閉球閥，流體不會外溢，然后連接上廠家提供專用配套短接和密封件，再安裝上傳感器。（帶壓安裝不影響正常的生產(chǎn)），具體尺寸及材料規(guī)格型號見下圖

電磁流量計尺寸及材料規(guī)格

（4）傳感器的接地
電磁流量計檢測電極拾取的流量信號在µV級，所以外來干擾對它的影響很大。因此，良好的接地效果很大程度上決定著流量計的測量精度。被測的流體本身作為電解質(zhì)導(dǎo)電體，必須排除其它不相關(guān)的電磁干擾。通常流量計是安裝在金屬管道上，管道一定要連接傳感器的PE接頭（出廠時已連接好），而PE接頭應(yīng)和良好的地線連接。
注意：要單獨一點接地，其他的電氣設(shè)備不應(yīng)連接到同一根接地線上，接地電阻要小與10歐姆。對于接地裝置一般采用2-3根Φ50的鋼管或45×45×4鍍鋅角鋼，埋設(shè)深度為2.5m，并且最好埋置在潮濕的土壤上。
