全封閉超聲波液位計船閘水文測量

來源：燁立工控作者：小楊點擊數：次時間：2025-10-22

YEH-HK-F系列的全封閉防腐超聲波液位計適用于河流，湖泊，水庫，河口，船閘和水渠等液位環境下的水位測量。本文將詳細介紹超聲波液位計工作原理及全封閉防腐超聲波液位計應用船閘水文測量的優缺點。通過超聲波液位計的水位傳感器的工作原理可以被用作一個數據采集系統和水文自動監測系統。 YEH-HK-F系列的超聲波液位計尤其是對于非垂直岸邊和水位幅度水平幅度不大的水位測量特別適合，結合YEH-HK-F系列的遙測裝置，可實現水位實時的遠傳觀測。

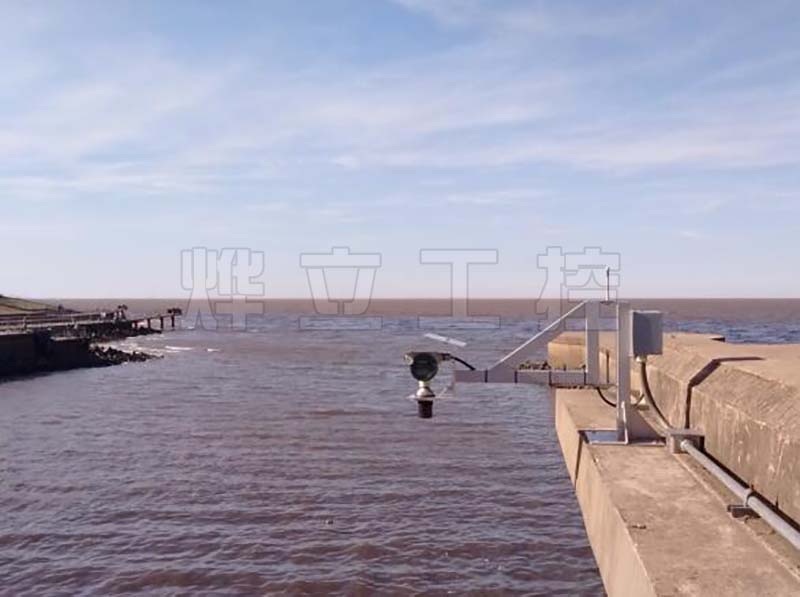

全封閉防腐超聲波液位計船閘水文測量

（YEH-HK-F全封閉超聲波液位計應用船閘水文測量）

超聲波液位計簡介

與同類產品相比，超聲波水位計具有性能可靠、運行穩定、適用范圍廣等特點，可在惡劣天氣條件下在東北地區全天工作。在超標準洪水條件下，可以顯示其優越性。在抗洪搶險中，能夠及時、準確、快速地收集水情信息。

超聲波液位計應用

YEH-HK-F系列的全封閉防腐超聲波液位計適用于河流，湖泊，水庫，河口，船閘和水渠等液位環境下的水位測量。因此，通過超聲波液位計的水位傳感器的工作原理可以被用作一個數據采集系統和水文自動監測系統。 YEH-HK-F系列的超聲波液位計尤其是對于非垂直岸邊和水位幅度水平幅度不大的水位測量特別適合，結合YEH-HK-F系列的遙測裝置，可實現水位實時的遠傳觀測。

超聲波液位計工作原理

傳感器設置在待測介質的上方，傳感器在通電后將超聲波脈沖傳送到介質，通過空氣到達介質表面并反射回來，部分反射回波被同一傳感器接收并轉換為電信號。從脈沖開始發射到zui后接收之間所用的時間，即脈沖的傳輸時間，與傳感器到介質表面的距離成正比。從傳感器到介質表面的距離可以根據脈沖的傳輸時間和脈沖的速度（340 m/s）來計算得出。

由于傳感器的減幅度振蕩的時間特性，從超聲波液位計探頭下方的一段距離內反射回來的回波傳感器不能接收。這段距離被稱為盲區。水面到超聲波液位計探頭傳感器膜之間的zui小盲區距離取決于傳感器的設計參數;超聲波液位計測量的zui大范圍取決于超聲波脈沖在空氣中衰減和所述介質的表面反射的超聲波的強度。

超聲波液位計的優點

一。非接觸性測量。不會損害水體結構也不會受到水體的污染。

2、不需要建設測量觀察井。節省投資、減少成本。

3、無觸點開關元器件。一體式超聲波遠程可控。

4.法蘭與螺紋連接，易于安裝。

5，無機械磨損，穩定耐用。

6.同一雙芯電纜用于供電和輸出信號。

7、自動溫度補償和壓力校正。一體式溫壓補償功能實時調整輸出。

8、中英文液晶顯示器，易于調試和檢修。

超聲波液位計的缺點

1、易受風暴風浪，尤其是船閘、大壩閘等閘下水，水流湍急，大浪涌，所以閘下不適合安裝超聲波液位計，可以用投入式液位計來替代；如果有測量井可以用浮球液位計來替代。
